Codo 45º Prensar 24º SP VITILLO

Ficha Producto PDF

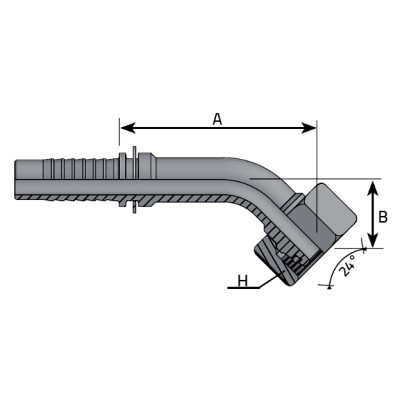

Hembra Métrica a 45º con O-Ring Cono 24º - Serie S

Forma: Codo 45º
Rosca: DIN
Conector: Hembra
Tipo: Estándar

Imagen	Ref. CVS	Ref. Vitillo	D.N.	Para Manguera	A	Diametro	B	Hexágono	Rosca	P. Trabajo	Nota
	06363-03-14	F45E0314S6	5	4,8 mm 3/16"	37 mm	6 mm	15 mm	19 mm	M 14	420 bar 6100 psi
	06363-03-16	F45E0316S8	5	4,8 mm 3/16"	37 mm	8 mm	15 mm	19 mm	M 16	420 bar 6100 psi
	06363-04-14	F45E0414S6	6	6,4 mm 1/4"	40 mm	6 mm	17 mm	17 mm	M 14	450 bar 6500 psi	*
	06363-04-16	F45E0416S8	6	6,4 mm 1/4"	50 mm	8 mm	17 mm	19 mm	M 16	450 bar 6500 psi
	06363-04-18	F45E0418S10	6	6,4 mm 1/4"	48,5 mm	10 mm	17 mm	22 mm	M 18	450 bar 6500 psi
	06363-04-20	F45E0420S12	6	6,4 mm 1/4"	48,5 mm	12 mm	17 mm	24 mm	M 20	450 bar 6500 psi
	06363-05-18	F45E0518S10	8	7,9 mm 5/16"	52,5 mm	10 mm	17 mm	22 mm	M 18	350 bar 5075 psi
	06363-05-20	F45E0520S12	8	7,9 mm 5/16"	50 mm	12 mm	20 mm	24 mm	M 20	350 bar 5075 psi
	06363-06-18	F45E0618S10	10	9,5 mm 3/8"	55 mm	10 mm	20 mm	22 mm	M 18	450 bar 6500 psi	*
	06363-06-20	F45E0620S12	10	9,5 mm 3/8"	57 mm	12 mm	17 mm	24 mm	M 20	450 bar 6500 psi
	06363-06-22	F45E0622S14	10	9,5 mm 3/8"	59 mm	14 mm	19 mm	27 mm	M 22	450 bar 6500 psi
	06363-08-22	F45E0822S14	13	12,8 mm 1/2"	65 mm	14 mm	22 mm	27 mm	M 22	420 bar 6100 psi
	06363-08-24	F45E0824S16	13	12,8 mm 1/2"	66,5 mm	16 mm	22 mm	30 mm	M 24	420 bar 6100 psi
	06363-10-30	F45E1030S20	16	16 mm 5/8"	64,5 mm	20 mm	26 mm	36 mm	M 30	350 bar 5075 psi
	06363-12-30	F45E1230S20	20	19 mm 3/4"	64 mm	20 mm	27 mm	36 mm	M 30	350 bar 5075 psi
	06363-12-36	F45E1236S25	20	19 mm 3/4"	70 mm	25 mm	28 mm	46 mm	M 36	350 bar 5075 psi
	06363-16-36	F45E1636S25	25	25,4 mm 1"	88,5 mm	25 mm	38 mm	46 mm	M 36	280 bar 4060 psi
	06363-16-42	F45E1642S30	25	25,4 mm 1"	89 mm	30 mm	38 mm	50 mm	M 42	280 bar 4060 psi
	06363-20-42	F45E2042S30	32	31,8 mm 1" 1/4	104,5 mm	30 mm	35 mm	50 mm	M 42	210 bar 3045 psi
	06363-20-52	F45E2052S38	32	31,8 mm 1" 1/4	104,5 mm	38 mm	35 mm	60 mm	M 52	210 bar 3045 psi
	06363-24-52	F45E2452S38	38	38,1 mm 1" 1/2	119 mm	38 mm	45 mm	60 mm	M 52	185 bar 2683 psi
