Codo 90º Prensar ORFS

Codo 90º Prensar ORFS VITILLO

Hembra Giratoria a 90º ORFS

Forma
Codo 90º
Rosca
ORFS
Conector
Hembra
Tipo
Estándar

Productos relacionados

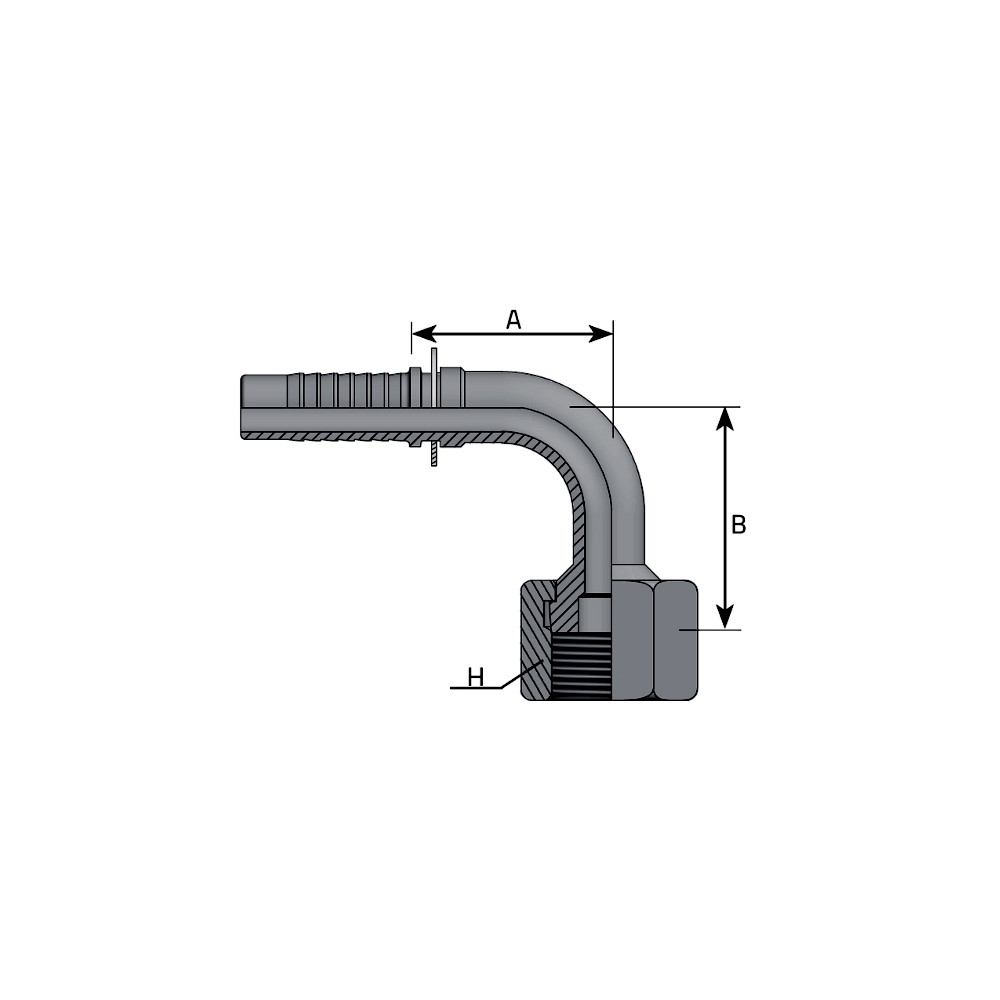

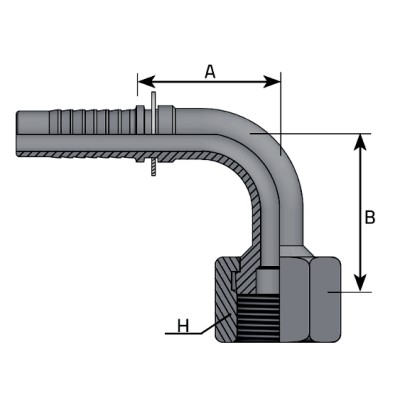

Imagen Ref. CVS
Ref. Vitillo
D.N.
Para Manguera
A
B
Hexágono
P. Trabajo
Rosca
Codo 90º Prensar ORFS
06430-04-06 F90ORFS0406 6 6,4 mm
1/4" 		28 mm 29,5 mm 17 mm 450 bar
6500 psi 		9/16"
Codo 90º Prensar ORFS
06430-04-09 F90ORFS0409 6 6,4 mm
1/4" 		28 mm 30 mm 22 mm 450 bar
6500 psi 		11/16"
Codo 90º Prensar ORFS
06430-04-11 F90ORFS0411 6 6,4 mm
1/4" 		29,5 mm 32 mm 24 mm 450 bar
6500 psi 		13/16"
Codo 90º Prensar ORFS
06430-05-09 F90ORFS0509 8 7,9 mm
5/16" 		29 mm 29 mm 22 mm 350 bar
5075 psi 		11/16"
Codo 90º Prensar ORFS
06430-06-06 F90ORFS0606 10 9,5 mm
3/8" 		32,5 mm 44 mm 19 mm 445 bar
6454 psi 		9/16"
Codo 90º Prensar ORFS
06430-06-09 F90ORFS0609 10 9,5 mm
3/8" 		36 mm 29 mm 22 mm 445 bar
6454 psi 		11/16"
Codo 90º Prensar ORFS
06430-06-11 F90ORFS0611 10 9,5 mm
3/8" 		34 mm 32 mm 24 mm 445 bar
6454 psi 		13/16"
Codo 90º Prensar ORFS
06430-08-09 F90ORFS0809 13 12,8 mm
1/2" 		40,5 mm 51 mm 22 mm 415 bar
6010 psi 		11/16"
Codo 90º Prensar ORFS
06430-08-11 F90ORFS0811 13 12,8 mm
1/2" 		37,5 mm 36 mm 24 mm 415 bar
6010 psi 		13/16"
Codo 90º Prensar ORFS
06430-08-13 F90ORFS0813 13 12,8 mm
1/2" 		39 mm 39 mm 30 mm 415 bar
6010 psi 		1"
Codo 90º Prensar ORFS
06430-08-14 F90ORFS0814 13 12,8 mm
1/2" 		38 mm 41 mm 36 mm 415 bar
6010 psi 		1" 3/16
Codo 90º Prensar ORFS
06430-10-13 F90ORFS1013 16 16 mm
5/8" 		51,5 mm 43,5 mm 30 mm 350 bar
5075 psi 		1"
Codo 90º Prensar ORFS
06430-10-14 F90ORFS1014 16 16 mm
5/8" 		46,5 mm 48 mm 36 mm 350 bar
5075 psi 		1" 3/16
Codo 90º Prensar ORFS
06430-12-14 F90ORFS1214 20 19 mm
3/4" 		56 mm 49 mm 36 mm 350 bar
5075 psi 		1" 3/16
Codo 90º Prensar ORFS
06430-12-15 F90ORFS1215 20 19 mm
3/4" 		56,5 mm 54 mm 41 mm 350 bar
5075 psi 		1" 7/16
Codo 90º Prensar ORFS
06430-16-15 F90ORFS1615 25 25,4 mm
1" 		74 mm 59,5 mm 41 mm 280 bar
4060 psi 		1" 7/16
Codo 90º Prensar ORFS
06430-20-21 F90ORFS2021 32 31,8 mm
1" 1/4 		90 mm 75,5 mm 50 mm 210 bar
3045 psi 		1" 11/16
Codo 90º Prensar ORFS
06430-24-32 F90ORFS2432 38 38,1 mm
1" 1/2 		99 mm 84 mm 60 mm 185 bar
2683 psi 		2"
Total: 0,0

* Tuerca prensada
